GP | 25-623.6ml/r

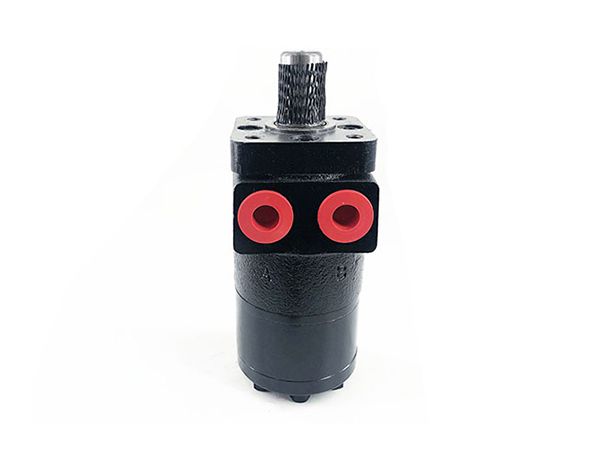

Moteur orbital

GP | 25-623.6ml/r

Moteur orbital

La série GP de moteurs orbitaux de la société GRH est une option compacte et économique pour les besoins des moteurs hydrauliques. Ces moteurs orbitaux sont conçus avec un innovant et intégré design rotor-stator qui augmente significativement leur densité de puissance. Reconnus pour leur efficience et longévité supérieures, ces moteurs orbitaux opèrent à une vitesse de rotation supérieure, ce qui assure une performance optimale dans plusieurs machines. Les caractéristiques clées de cette série incluent:

Une unité rotor-stator intégrée, offrant ainsi une densité de puissance élévée
Une haute efficacité, une vitesse de rotation accrue et une longue durée de service
La tolérance supérieure de pression de l’étanchéité d’arbre, appropriée aux configurations en série ou en parallèle
Composant de précision fabriqué dans une température constante et dans un atelier exempt de poussière

Demander un devis

Applications

Systèmes de convoyeur

Machines d’alimentation pour les robots et les manupilateurs

Outils pour le travail des métaux

Machines textiles

Équipements agricoles

Les machines de l’industrie alimentaire

Les tondeuses

Spécifications

Modèle		GP25	GP32	GP40	GP50	GP80	GP100	GP125
Cylindrée cm3/tr[in3/tr]		25[1.52]	32[1.95]	40[2.44]	49,5[3.02]	79,2[4.83]	99[6.04]	123,8[7.55]
Vitesse maximale. [tr/min]	Continue	1600	1560	1500	1210	755	605	486
Vitesse maximale. [tr/min]	Intermittente	1815	1720	1750	1515	945	755	605
Couple maximal daNm[lb-in]	Continu	3,3[290]	4,3[380]	6,2[550]	9,4[835]	15,1[1340]	19,3[1710]	23,7[2100]
	Intermittent	4,7[415]	6,1[540]	8,2[730]	11,9[1050]	19,5[1725]	23,7[2100]	29,8[2640]
	Pic	6,7[595]	8,6[760]	10,7[950]	14,3[1285]	22,4[1985]	27,5[2435]	36,5[3235]
Puissance maximale. kW[CV]	Continue	4,5[6.0]	5,8[7.8]	8,4[11.5]	10,1[13.5]	10,2[13.7]	10,5[14.1]	10,2[13.7]
Puissance maximale. kW[CV]	Intermittente	6,1[8.2]	7,8[10.5]	11,6[15.5]	12,2[16.1]	12,5[16.8]	12,8[17.1]	12[16.1]
Barre de chute de pression maximale [PSI]	Continue	100[1450]	100[1450]	120[1750]	140[2030]	140[2030]	140[2030]	140[2030]
	Intermittente	140[2030]	140[2030]	155[2250]	175[2540]	175[2540]	175[2540]	175[2540]
	Pic	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]
Débit maximmal. l/min[GPM]	Continu	40[10.5]	50[13.2]	60[15.9]	60[15.9]	60[15.9]	60[15.9]	60[15.9]
Débit maximmal. l/min[GPM]	Intermittent	45[11.9]	55[14.5]	70[18.5]	75[19.8]	75[19.8]	75[19.8]	75[19.8]
Barre de pression d'entrée max. [PSI]	Continue	175[2540]	175[2540]	175[2540]	175[2540]	175[2540]	175[2540]	175[2540]
	Intermittente	200[2900]	200[2900]	200[2900]	200[2900]	200[2900]	200[2900]	200[2900]
	Pic	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]
Barre de pression de retour max.[PSI]	Continue	175[2540]	175[2540]	175[2540]	175[2540]	175[2540]	175[2540]	175[2540]
	Intermittente	200[2900]	200[2900]	200[2900]	200[2900]	200[2900]	200[2900]	200[2900]
	Pic	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]
Pression maximale de démarrage sans charge radiale [bar PSI]		10[145]	10[145]	10[145]	10[145]	10[145]	10[145]	10[145]
Couple de démarrage minimal daNm[lb-in]	Chute de pression maximale Continue	3,0[265]	4,0[355]	5,4[480]	7,8[690]	13,2[1170]	16,6[1470]	20,7[1830]
Couple de démarrage minimal daNm[lb-in]	Chute de pression maximale. Intermittante	4,2[370]	5,6[500]	6,8[600]	10[885]	16,8[1490]	21[1860]	26,6[2360]
Vitesse minimale [tr/min]		20	15	10	10	10	10	10
Poids [kg-lb] Port arrière +0,450[.992]	GP(H)	5,6[12.3]	5,6[12.3]	5,7[12.6]	5,8[12.8]	5,9[13.2]	6,1[13.5]	6,2[13.7]

Modèle		GP160	GP200	GP250	GP315	GP400	GP500	GP630
Cylindrée cm3/tr[in3/tr]		158,4[9.66]	198[12.1]	247,5[15.1]	316,8[19.3]	396[24.16]	495[30.2]	623,6[38.05]
Vitesse maximale [RPM]	Continue	378	303	242	190	150	120	95
Vitesse maximale [RPM]	Intermittente	472	378	303	236	189	150	120
Couple maximal daNm[lb-in]	Continue	31,3[2770]	36,6[3240]	38[3360]	38[3360]	36[3190]	39[3452]	44[3895]
	Intermittent	37,8[3345]	45,6[4035]	58,3[5160]	56[4960]	59[5240]	57[5045]	64[5665]
	Pic	43,8[3880]	55[4870]	68,5[6060]	85[7505]	85,4[7560]	78[6903]	82[7257]
Puissance maximale kW[HP]	Continue	10,1[13.5]	10[13.5]	7,5[10]	5,8[7.9]	4,6[6.2]	3,5[4.7]	3,3[4.4]
Puissance maximale kW[HP]	Intermittente	12,1[16.2]	12[16.1]	12[16.1]	9[12.1]	7,8[10.5]	7,2[9.7]	5,6[7.5]
Barre de chute de pression maximale [PSI]	Continue	140[2030]	140[2030]	110[1600]	90[1300]]	70[1015]	60[870]	55[800]
	Intermittente	175[2540]	175[2540]	175[2540]	140[2030]	115[1665]	90[1305]	80[1160]
	Pic	225[3260]	225[3260]	225[3260]	225[3260]	180[2610]	130[1885]	110[1740]
Débit maximum l/min[GPM]	Continu	60[15.9]	60[15.9]	60[15.9]	60[15.9]	60[15.9]	60[15.9]	60[15.9]
Débit maximum l/min[GPM]	Intermittent	75[19.8]	75[19.8]	75[19.8]	75[19.8]	75[19.8]	75[19.8]	75[19.8]
Barre de pression d’entrée max. [PSI]	Continue	175[2540]	175[2540]	175[2540]	175[2540]	175[2540]	140[2030]	140[2030]
	Intermittente	200[2900]	200[2900]	200[2900]	200[2900]	200[2900]	175[2540]	175[2540]
	Pic	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]
Barre de pression de retour maximale [PSI]	Continue	175[2540]	175[2540]	175[2540]	175[2540]	175[2540]	140[2030]1	40[2030]
	Intermittente	200[2900]	200[2900]	200[2900]	200[2900]	200[2900]	175[2540]1	75[2540]
	Pic	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]2	25[3260]
Pression de démarrage maximale sans charge radiale [bar PSI]		8[116]	7[100]	6[87]	5[73]	5[73]	5[73]	5[73]
Couple de démarrage minimum daNm[lb-in]	Chute de pression maximale Continue	28,2[2500]	33,5[2950]	33,6[2970]	34,4[3045]	34,5[3050]	36[3180] 4	1,5[3670]
Couple de démarrage minimum daNm[lb-in]	Chute de pression maximale Intermittente	35,5[3140]	42,6[3770]	54,2[4795]	61,9[5480]	60,8[5390]	54[4780]	62[5480]
Vitesse minimum [RPM]		10	10	10	10	10	10	10
Poids [kg lb] Port arrière +0,450[.992]	GP(H)	6,4[14.1]	6,6[14.6]	6,8[15]	7,1[15.6]	7,6[16.8]	8,9[20]	9,5[21.4]

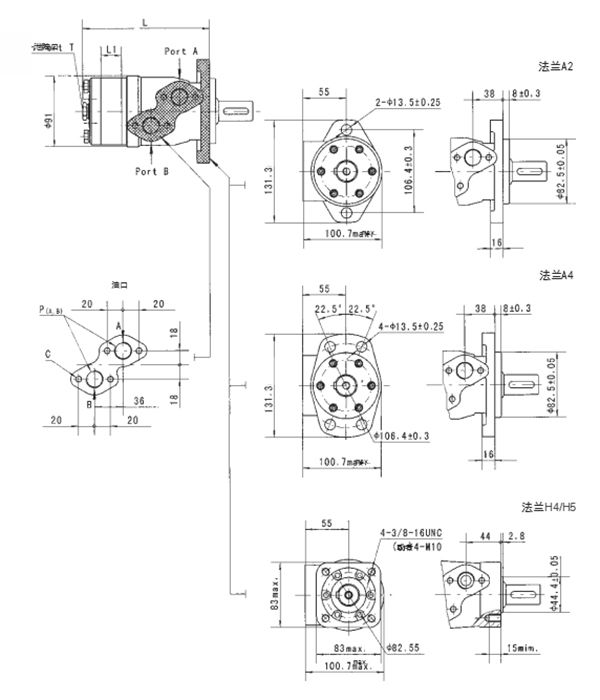

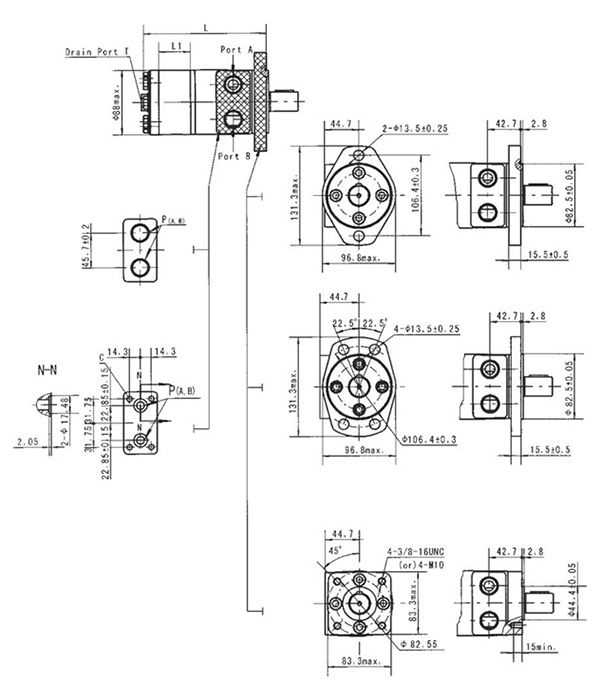

Dimensions
