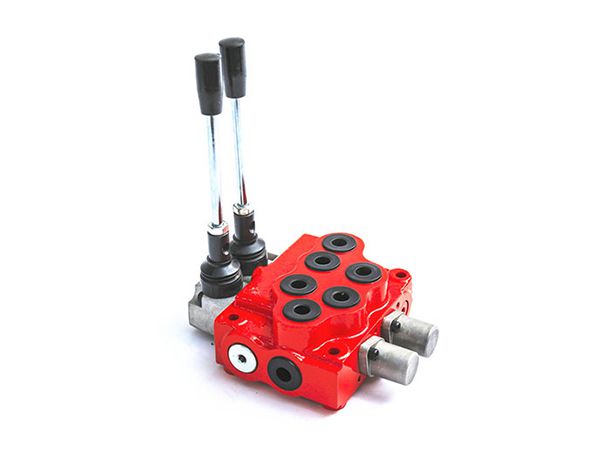

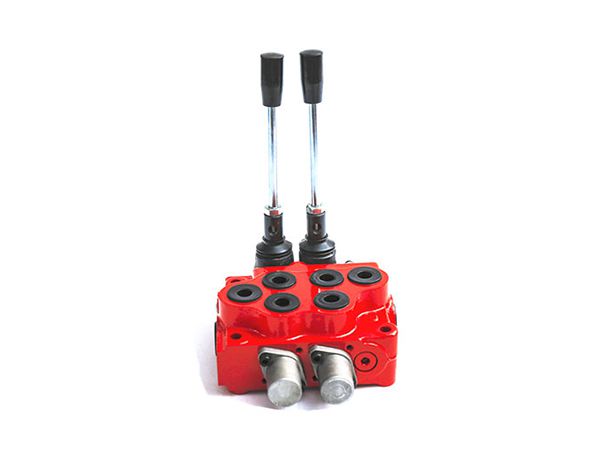

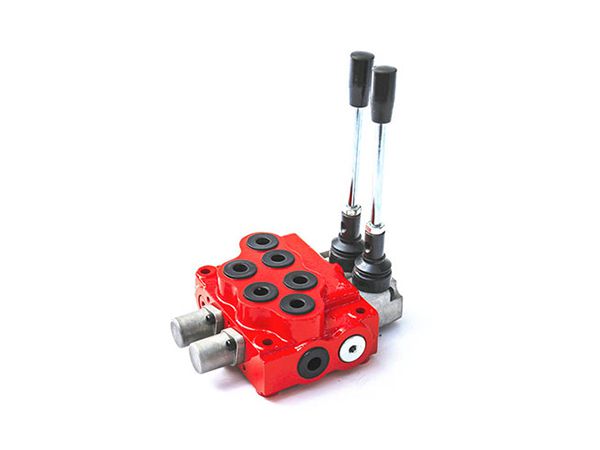

GDV45 | 45-55L/min
Valve de contrôle directionnelle monoblocs
La série GDV45 est dans la chaine de six séries de valves de contrôle directionnelles monoblocs. Elle offre une plage de débit de 25-170 L/min et renferme plusieurs fonctions de bobine, conçues pour contrôler les cylindres à double effet, les cylindres à simple effet et les moteurs hydrauliques. Cette série offre des solutions polyvalentes pour répondre aux inombrables besoins des systèmes hydrauliques, toute en garantissant le contrôle précis et l’opération efficiente dans les différentes machines.
Caractéristiques
- La structure de la valve est conçue en fonte grise intégrale.
- Le capuchon à ressort et le capuchon à détente mécanique sont en aluminium moulé sous pression.
- Le circuit est parallèle et l'orifice d'entrée est doté d'un clapet anti-retour.
- Méthode de commande manuelle et méthode de commande par câble.
- Puissance optionnelle supérieure (autre que le distributeur monobloc à 1 bobine).
- Positionnement mécanique en option.
- Une bobine avec différentes fonctions est disponible : pour la commande d'un vérin à double effet ou d'un vérin à simple effet, bobine pour moteur hydraulique.
- Force de fonctionnement réduite et excellent débit.
- Nombre de bobines disponibles : 1 - 6 disponibles.
| Débit nominal | 45 L/min |
| Débit maximal | 55L/min |
| Pression maximale | 310 bar |
| Fuite interne (70 bar) : A/B à T | 30-35 CC/min |
| Plage de température du fluide | |
| Avec joints NBR (BUNA-N) | -20C° -80C° |
| Avec joint FPM (VITON) | -20C° - 100C° |
| Course de la bobine (1/2 position) | +7/-7 mm |
| Avec fonction flottante (position 1/2 et F) | +7/-7 -9 mm |
| Plage de viscosité | 15-75 mrrT2/s |
| Plage de températures ambiantes | -40C° -60C° |
Largement adoptée dans les secteurs industriels, agricoles et de construction, la série GDV45 joue un rôle crucial dans l’optimisation de la fonctionnalité des équipements tels que les chargeuses sur pneus, les nacelles élévatrices et les fendeuses de bûches. Son utilisation dans ces diverses machines soulignent son adaptabilité et sa fiabilité, lesquelles assurent le contrôle précis et l’efficience opérationnelle accrue.
